DEAF TAB

Comment faire "Deaf Tab" ?

Etape 1

Imprimez ou faites imprimez la coque en 3D disponible en format stl sur le site DeafTab.

Etape 2

Pendant ce temps, téléchargez le logiciel Arduino disponible en open source
- une fois téléchargé, lancez la procédure d'installation
- branchez votre câble reliant votre PC à la carte Arduino puis sélectionner l'onglet fichier/ouvrir/ et choisissez "programme 1"

- une fois ouvert, cliquez sur « téléverser »
- puis recommencez la manipulation en sélectionnant le programme 2 pour le deuxième arduino
- vous pouvez éteindre l'application arduino et débranchez vos deux cartes

Etape 3

Clipsez les pôles " " des "clips" de batterie sur le pôle «   » de la carte Arduino ; faites de même avec le poles "-"
Refaites les deux étapes précédentes sur le deuxième arduino

Etape 4

Séparez l'Arduino au programme 1 de l'Arduino au programme 2 que nous nommerons respectivement Arduino 1 et Arduino 2 ;

Etape 5

Prenez votre Arduino 1 et clipsez l'écran (attention, à manipuler avec précaution : risque rayure écran). Pour ce faire, alignez les broches dans les trous de la manière suivante : broche 1 dans trou 1 ; broche 2 dans trou 2 ; et ainsi de suite
Puis clipsez le buzzer sur le trou 42
Enfin clipsez le récepteur radio (de forme carré) sur le trou 43
L’Arduino 1 est maintenant opérationnel : il suffit de placer vos éléments dans la coque comme expliqué sur l'image (image fournis dans le kit) et d'entendre un clac, cela voudra dire que la Deaf tab est isolée de l'eau et l'humidité.

Etape 6

Saisissez maintenant l'Arduino 2.

Clipsez l'émetteur radio sur le trou 11 et le détecteur de son sur le trou 10.
Comme pour l'Arduino 1, attendez un clac après fermeture de la coque

Etape 7

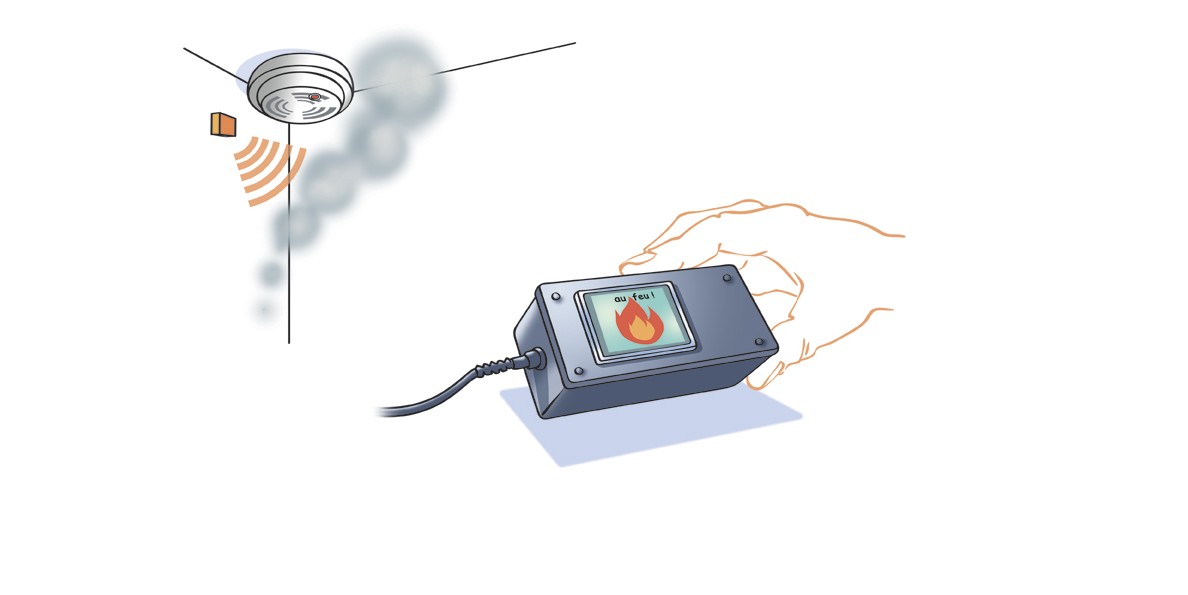

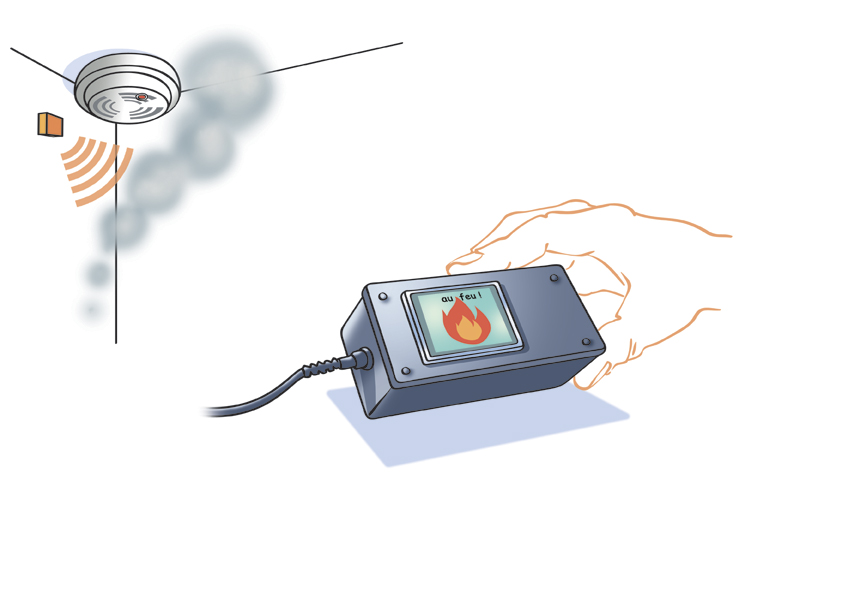

Allumer vos deux Arduinos (1 et 2) et placez l'Arduino contre la source sonore à détecter ; l'Arduino 1 s'occupera de vous prévenir si l'alarme sonore (exemple alarme incendie ) se déclenche. Vous êtes donc maintenant parfaitement autonome.
